独自の実験系で近藤雲の空間的な広がりを初めて観測

～長距離にわたるスピンの結合の量子制御に期待～

理化学研究所（理研） 創発物性科学研究センター 量子電子デバイス研究ユニットの山本 倫久　ユニットリーダー、量子機能システム研究グループの樽茶 清悟　グループディレクターらの国際共同研究グループは、多数の伝導電子注１）が局在スピン注２）を取り囲んで遮蔽する「近藤雲注３）」の空間的な広がりを実験的に捉えることに成功しました。

本研究成果は、局在スピンが複数存在する電子間相互作用が強い物理系の理解の進展や、長距離スピン結合注４）をベースにした新しい量子情報処理技術注５）の開発に貢献すると期待できます。

近藤雲の大きさは、局在スピンを持つ多くの物質の電気的な性質を決める重要なパラメーターです。その観測実験は、過去５０年にわたって世界中で行われてきましたが、これまで成功した例はありませんでした。

今回、国際共同研究グループは、半導体の人工原子注６）に局在スピンを閉じ込め、これが周囲の伝導電子と相互作用することによって形成される近藤雲を、電子の波の干渉計注７）に埋め込みました。この独自の実験系を用いて近藤雲の広がりを観察した結果、近藤雲の大きさは「近藤温度注８）」の逆数に比例すること、その形状は局在スピンの周りに集中して分布している一方、長い尾を引いていることが明らかになりました。

本研究は、科学雑誌「Ｎａｔｕｒｅ」の掲載に先立ち、２０２０年３月１２日（日本時間）オンライン版に掲載されます。

本研究は、ＪＳＴ ＣＲＥＳＴ「半導体非局在量子ビットの量子制御（研究代表者：山本 倫久）」、ＣＲＥＳＴ「スピン量子計算の基盤技術開発（研究代表者：樽茶 清悟）」による支援を受けて行われました。

＜背景＞

通常、金属の電気抵抗は、温度が下がると減少しますが、鉄やマンガンなど磁性不純物（磁石の性質を持つ元素）を含む金属では、ある温度以下で電気抵抗は逆に増大します。この現象は１９３０年代から知られていましたが、１９６４年に日本の物理学者である近藤 淳　博士が、その起源が「磁性不純物と伝導電子との間の量子力学的な相互作用」にあることを突き止めたことから、この現象は「近藤効果注３）」と呼ばれています。

単一の磁性不純物（単一の局在スピン）のレベルまで分解して考えると、近藤効果は、局在スピンを取り囲む伝導電子が「雲」のように局在スピンと結合することで、局在スピンを打ち消す遮蔽現象として理解できます。近藤効果は、現在では超伝導注９）と並んで最も典型的な電子相互作用の効果として知られており、その概念は物理学の広い分野に大きな影響を与えてきました。

単一局在スピンの近藤効果の理論は既に確立しており、実験的にも多くの性質が実証されています。しかし、「近藤状態（近藤雲）」の空間的な広がりについては長年の課題とされてきました。実際に、局在スピンが複数存在する現実の物質では、近藤雲の大きさや形状はその電気的、磁気的なさまざまな性質を決める重要なパラメーターであることから、近藤雲の広がりの検証の重要さは古くから認識されており、最初に試みられた検証実験は５０年も前に遡ります。しかし、現在に至るまで世界中でさまざまな手法による検証実験が試みられ、検証を目指した理論も多く提案されてきましたが、いずれも成功には至りませんでした。

＜研究手法と成果＞

国際共同研究グループは、半導体の人工原子に局在したスピンを閉じ込め、これを周囲の伝導電子と結合させることで近藤雲を電気的に制御しました。半導体の人工原子を用いて単一の磁性不純物に関する近藤効果を検証する実験手法は、２０年ほど前からよく用いられてきましたが、本研究では、この制御可能な近藤雲を電子の量子干渉計に埋め込んだ独自の実験系を用意しました（図１）。

近藤効果では、局在スピンの遮蔽が量子力学的に起きます。局在スピンと伝導電子のスピンは、互いに逆向きになるようにもつれ合った状態で結合して近藤雲を形成します。この結合のエネルギーを温度に換算した値は「近藤温度」と呼ばれており、近藤温度より温度が高いと近藤効果は抑制されます。本研究では、近藤効果の強さの指標となる電気伝導度が温度によってどのように変化するかを調べることで、近藤温度が得られるように実験条件を設定しました。

また、近藤雲は、スピンの相関を介して量子力学的に広がっており、近藤温度は量子干渉注１０）の影響を受けます。しかし、量子干渉計が近藤雲より大きくなると、近藤雲が広がっていない部分には局在スピンの影響が及ばないため、近藤温度が量子干渉の影響を受けにくくなります。

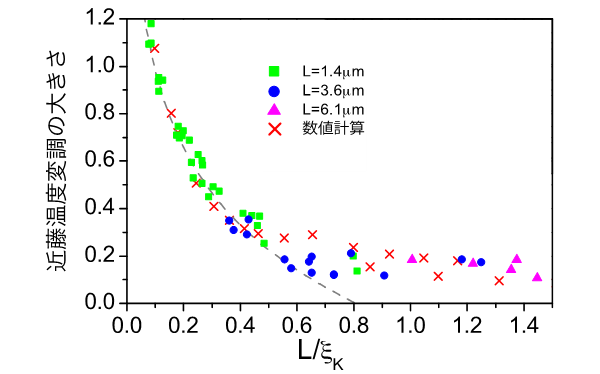

そこで、長さを変えることができる量子干渉計の内部に近藤雲を埋め込み、近藤温度が量子干渉によって変調される様子を観測することによって、近藤雲の広がりを検証しました。その結果、近藤雲の大きさが、近藤温度の逆数に比例することを見いだしました。また、近藤雲が局在スピンの周りに集中して分布している一方、長い尾を引いた形状をしていることを明らかにしました（図２）。

＜今後の期待＞

長年の課題であった近藤雲の広がりの観測に初めて成功した本成果は、固体物理学分野のブレイクスルーの１つだといえます。これにより、複数の局在スピンを持つ物理系の理解が大きく進展すると期待できます。このような物理系は、近藤格子注１１）、スピングラス注１２）、高温超伝導体注１３）など多岐にわたることから、大きな波及効果が予想されます。

また、今回の半導体では、近藤雲の広がりが数マイクロメートル（１マイクロメートルは１，０００分の１ミリメートル）にも及んでいることが明らかになりました。これは、半導体量子デバイス素子の一般的なサイズ（数１０ナノメートルから１００ナノメートル程度）を大きく上回る値です。このスピンの量子力学的な結合状態を介して、隣接せずに離れて配置された局在スピンを互いに結合させることが可能になると考えられます。

実際に、このような「長距離スピン結合」は、スピンの量子ビット注１４）を用いた量子情報素子デバイスの集積化に求められる技術要素の１つですが、近藤雲を介したスピン結合は、そのような技術要素以上の可能性を持っています。伝導電子を介した結合は、結合の大きさだけでなく、結合の符号（離れたスピンが同じ向きに揃おうとするか反対向きになろうとするか）を含めて電気的に制御できるとされています。このような結合をそれぞれのスピン対に対して用意する手法は、結合の符号を個々に変えることができなかったこれまでの量子情報処理デバイスや量子シミュレーション注１５）実験の概念には存在しませんでした。従って、これを利用して多彩なスピンの結合状態を実現し、新しい機能を持つ量子デバイスの構築が可能になると期待できます。

＜参考図＞

＜用語解説＞

注１）伝導電子
固体中を自由に動く電子。電気伝導に寄与する。
注２）スピン
粒子（電子）の自転に対応する物理量。磁場に対して応答する性質を持っている。
注３）近藤雲、近藤効果
局在した電子のスピンが周囲を動き回る伝導電子のスピンと結合して、互いに打ち消し合う現象を「近藤効果」と呼ぶ。近藤効果が起きているとき、それに寄与する伝導電子が局在スピンの周りに雲のように広がっていることから、近藤状態は「近藤雲」とも呼ばれる。
注４）長距離スピン結合
空間的に離れた電子の間で働くスピンの相互作用。
注５）量子情報処理技術
量子力学的な状態の重ね合わせを情報の単位として扱う技術。現在の情報処理（古典的な情報処理）は、０と１の２状態から定義される情報を単位としている。量子情報処理は、いくつかの問題において古典的な情報処理に比べて圧倒的に有利であり、その技術の開発競争が世界中で行われている。
注６）人工原子
電子を微小空間に閉じ込め、天然の原子と同様に離散的なエネルギーを持つようにしたもの。
注７）干渉計
重なり合った波が互いの位相に応じて、強め合ったり弱め合ったりする様子を観測するためのシステム。
注８）近藤温度
局在スピンと伝導電子の間の量子力学的なスピン結合の強さを表す指標。温度が近藤温度よりも高いと、近藤効果は抑制される。磁性不純物を含む金属の電気抵抗が上昇に転じる温度は、近藤温度とおおむね一致する。
注９）超伝導
電気抵抗がゼロ状態のこと。
注１０）量子干渉
量子力学的な粒子（電子）は、粒子と波の両方の性質を有している。この波の性質のために、観測量が古典的な粒子の場合と異なる現象を量子干渉と呼ぶ。
注１１）近藤格子
近藤効果を起こすような局在スピンを周期的に配列した物理系。現実の物質もこのようになっていることがある。
注１２）スピングラス
磁性のない金属に磁性体が混ざり、局在スピンが乱雑に存在するようになった物質。
注１３）高温超伝導体
超伝導が比較的高い温度まで起こる物質。
注１４）量子ビット
量子情報処理で用いられる情報の単位。０と１に加え、その重ね合わせが許される。
注１５）量子シミュレーション
量子力学の原理に従う系の状態を、それと類似した制御可能な量子系を用意してシミュレーションする手法。

＜論文タイトル＞

“Observation of the Kondo screening cloud”
ＤＯＩ：10.1038/s41586-020-2058-6
