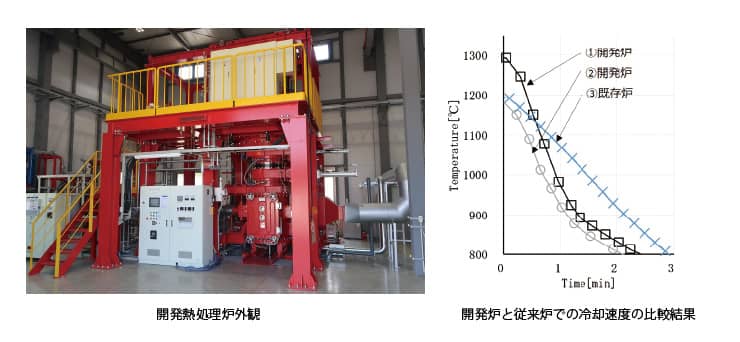

本技術は国立研究開発法人 物質・材料研究機構のシーズである急冷機構を有する二室型超高温真空熱処理炉を大型発電用ガスタービンや、ジェットエンジンに使用される大型のNi基単結晶部品に適用することを目指した開発の成果である。Ni基単結晶材は、通常1300℃以上での溶体化熱処理が必要であり、また高強度のNi基単結晶材は溶体化処理後の冷却速度が速くなるほど、材料特性、特にクリープ特性が向上することがわかっている。本特性を大型のNi基単結晶部品に適用できる熱処理炉の開発を行い、1500℃までの熱処理温度を可能とし、一般的なガスファンクーリング熱処理炉と比べ2～3倍の冷却速度を得る二室型の超高温真空熱処理炉の開発に成功した。
