キーワード ：
反射X線結像レンズ、Wolter III型ミラー、X線顕微鏡、多層膜ミラー、微焦点X線源
研究成果最適展開支援プログラム（A-STEP） シーズ育成タイプ
研究開発課題名
高精度反射結像レンズを用いたnmスケール分解能X線顕微鏡の開発（開発期間：平成29年10月～令和2年3月）
プロジェクトリーダー所属機関 株式会社リガク 研究者 松山 智至（大阪大学）
プロジェクトリーダー所属機関 株式会社リガク 研究者 松山 智至（大阪大学）
Wolter III型ミラーを含む反射型X線結像レンズを開発し、放射光源における15keVの高エネルギーX線を用いて、50nmの分解能を達成した。これを実験室において適用するため、CuKa（8keV）線および MoKa（17keV）のX線に合わせ結像レンズの設計製作を行った。またそれぞれのX線に最適化した多層膜をコートし、高い反射率を得た。製作した反射レンズの性能を放射光において確認した。それを実験室において、新規開発した高輝度微焦点X線源、多層膜コンデンサーレンズを用い、数十ミクロン径の照明光源と組み合わせることにより、50nm分解能が得られることを確認した。その際、放射光での確認なしで実験室のみでX線結像レンズを調整するシステムを確立した。
期待されるインパクト（効果、意義、市場規模、売り上げ予測）
開発したX線顕微鏡の特徴の一つは、MoKα線が適用可能な点である。これにより、半導体デバイスを破壊することなく、内部構造を観察することが可能で、これによって、複雑化、多層化するデバイスに適用することで、製造プロセスの最適化に寄与すると期待される。また、CuKα線（あるいはCrKα線）は、材料や細胞のナノ構造を観察することを目指している。開発者の声

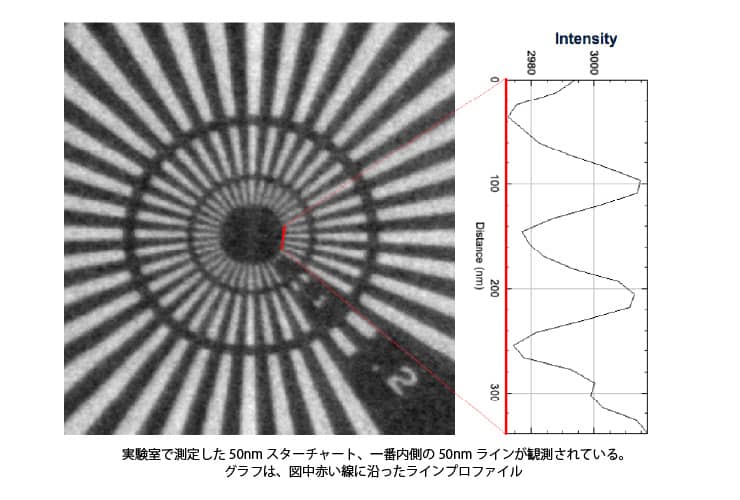

大阪大学が開発してきたX線反射結像レンズを長さ2m程度の実験室スケールで実現できるよう、Wolter III 型を組み合わせたアイデアを A-STEPにより実証することができた。また、実験室光源と組み合わせたX線顕微鏡を試作し、50 nmの分解能を検証できた。この成果により、現在、製品化に向けた開発を進めている。
